溫度相位穩定性：
    組件相位隨溫度變化的特性, 當溫度變化時電纜的電氣長度發生變化，相應的相位也發生變化。
           Φ2=Φ1×(ppm/1000000)       ppm：相位變化常數，請參考電纜手冊
    例如：3m長的一根PTH180的電纜組件，求解其在10GHz時溫度從20℃～60℃變化時，電纜組件的相位變化是多少。
求解相位長度：        L=(0.833×V_p)/F=0.833×0.84/10=0.07 mm/°
求解單位長度相位：    Φ1=(L1/L) =3000/0.07=42857°
求解溫度相位變化值：  Φ2=Φ1×(ppm/1000000)= 9°      ppm=210（查下圖表得）

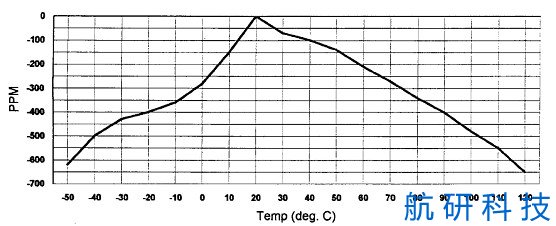

 圖1  PTH系列電纜溫度相位對照?qǐng)D

14、彎曲相位穩定性：
     指電纜以動態最小彎曲半徑彎曲一圈（360°）時，電纜的相位變化值，具體指標見手冊，其中   Φf=Φ18/f(GHz)，下圖為TH210的彎曲相位圖：
Φf：頻率為f(GHz)時的彎曲相位變化值      Φ18：頻率為18GHz時的彎曲相位變化值

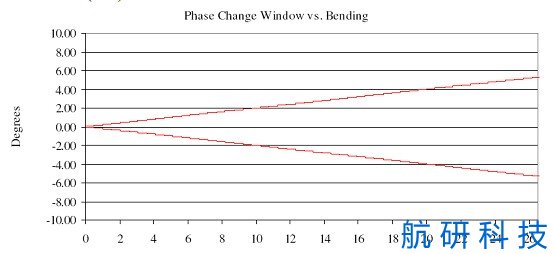

                               圖2  TH210電纜彎曲相位
